32.768khz晶振晶體主要被使用在各種時間顯示的計時電路中,因此也常常被稱為表晶或者鐘振。其中無源的晶體諧振器因其相對低廉的價格,使用最為廣泛,因?yàn)槠淝懈罘绞?也被稱為音叉晶振。愛普生的表晶鐘振在全球市場具有重要市場地位,市場占有率長期居于第一位。
由于無源晶體對匹配電容和串聯電阻等因素選擇不合理,容易造成晶振不起振的現象。尤其在小批量試驗時沒問題,批量投產時卻出現不起振現象較多, 穩定性不好的情況最麻煩。對此,愛普生的建議是首選使用32.768khz有源晶振或者實時時鐘模塊.由于內部電路都E經匹配好,可以有效避免不起振問題。

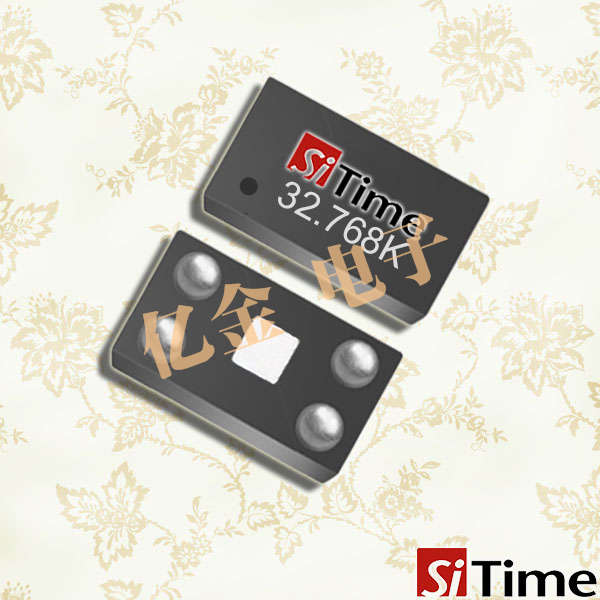

        SiTime硅晶振,SiT1576晶振,TCXO晶振
        在過去的幾十年里,石英晶體振蕩器、時鐘發生器和石英晶體諧振器是電子器件中主要的參考計時元件.由于沒有其他選擇,OEMs和ODMs接受了石英定時裝置固有的局限性.現在,有了強大的MEMS諧振器和高性能模擬電路,SiTime晶振公司已經開發出突破石英器件限制的突破性解決方案,研發出高性能貼片晶振,石英晶體振蕩器,可編程石英晶體振蕩器等.

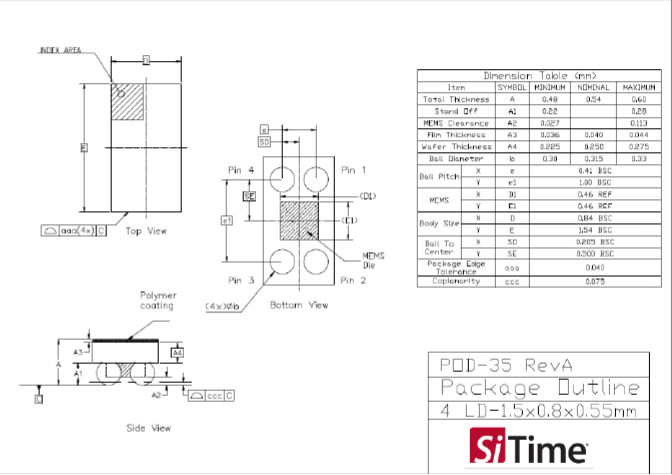

        SiTime石英晶體振蕩器可編程架構使最靈活的產品具有更多的特性和超快的領導時間.為電子產品的微型化提供了支持,它提供了行業中最小的包的定時解決方案——小到1.5 x0.8毫米,以及減少組件計數的獨特功能.我們的產品通過將多個組件的功能組合在同一個包中來減少董事會空間.半導體公司正在集成我們的硅MEMS諧振器在其SOCs / ASICs中完全消除外部時鐘和簡化系統設計.
       SiTime石英晶振,貼片晶振,石英晶體振蕩器在100多個應用程序中被超過1000個客戶使用.我們的最大容量設計是在網絡、消費者、計算和存儲部分.2011年,我們開始為電信、無線和工業應用提供產品.SiTime于2013年進入智能手機市場,推出了首個移動電話MEMS振蕩器,目前在可穿戴設備和物聯網應用領域正在迅速發展.

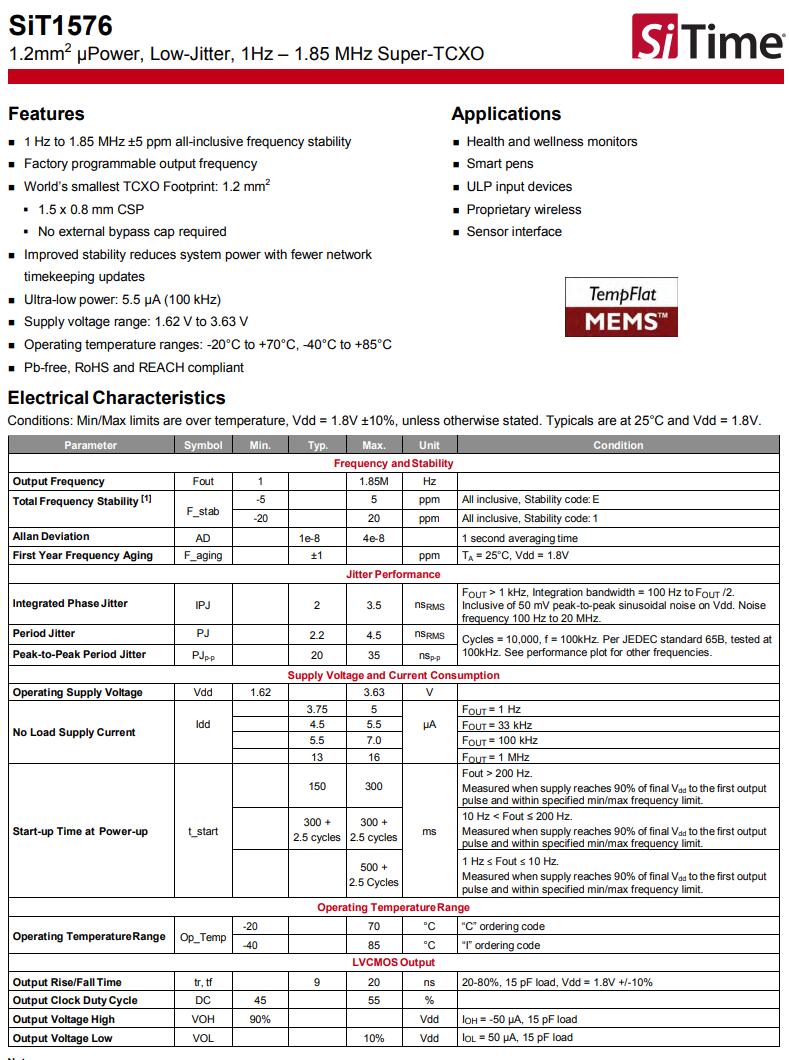

Frequency and Stability
Fixed Output Frequency	1 HZ~1.85 MHZ
Total Frequency Stability	±5 ppm ±20 ppm	All inclusive, Stability code: E  All inclusive, Stability code: 1
First Year Frequency Aging	±1 ppm	TA = 25°C, Vdd = 1.8V
Jitter Performance
Integrated Phase Jitter	2~3.5 nsRMS	FOUT > 1 kHz, Integration bandwidth = 100 Hz to FOUT /2.  Inclusive of 50 mV peak-to-peak sinusoidal noise on Vdd. Noise  frequency 100 Hz to 20 MHz.
RMS Period Jitter	2.5~4 nsRMS	Cycles = 10,000, f = 100kHz. Per JEDEC standard 65B, tested at  100kHz. See performance plot for other frequencies.
Peak-to-Peak Period Jitter	20~35 nsp-p
Dynamic Temperature Frequency Response	±0.5 ppm/sec	Under temp ramp up to 1.5°C/sec
Supply Voltage and Current Consumption
Operating Supply Voltage	1.62~3.63V
Supply Current	3.75~5 µA 4.5~5.5 µA 5.0~7.0 µA 13~16 µA	FOUT = 1 Hz FOUT = 33 Hz FOUT = 100 Hz FOUT = 1 Hz
Start-up Time at Power-up	150~300 ms	Fout > 200 Hz.  Measured when supply reaches 90% of final Vdd to the first output  pulse and within specified min/max frequency limit.
Operating Temperature Range
Commercial Temperature	-20~70 °C	“C” ordering code
Industrial Temperature	-40~85 °C	“I” ordering code
LVCMOS Output
Output Rise/Fall Tim	9~20 ns	20-80%, 15 pF load, Vdd = 1.8V +/-10%
Output Clock Duty Cycle	45~55%
Output Voltage High	90% vdd	LOH = -50 µA, 15 pF load
Output Voltage Low	10% VDD	LOL = -50 µA, 15 pF load

        SiTime晶振環?；纠砟睿?strong>SiTime硅晶振,SiT1576晶振,TCXO晶振
       1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
       2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
       3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
       4為構建循環型社會做出貢獻,致力于石英晶振晶體原材料減少?gòu)U棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
       5.推進環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.
       6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
       SiTime晶振完全符合ISO14001環境管理體系國際標準的要求,體現了一個適合、三個承諾和一個框架：
       建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；
       持續改進——持續改進環境績效和環境管理體系的承諾；
      減少石英晶振晶體材料污染,節能降耗——污染預防的承諾；
      依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
      “減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
